Modułowe Sterowniki PLC

KATALOG

Seria AC

Haiwell Seria AC to sterownik o modułowej konstrukcji, dzięki której możliwe jest zoptymalizowanie przestrzeni przestrzeń instalacyjną. Zintegrowane cyfrowe i analogowe wejścia/wyjścia. Bardzo łatwy w nauce i obsłudze!

  • Konfiguracja we/wy: 10/12/16
  • Możliwość rozbudowy o 5 modułów we/wy;
  • Ekonomiczne, o wysokiej niezawodności i praktyczne;
  • Zasilanie 24VDC;
  • Port COM: Wbudowane porty RS232 i RS485, kompatybilne z protokołem Modbus ASCII/RTU, Free communication Protocol oraz
    Haiwellbus high speed Protocol;
  • Obsługuje port Ethernet;
  • Możliwość programowania zdalnego poprzez Haiwell Cloud;
Model
Specification
24VDC
Digital Input
Digital Output
Analog Input
Analog Output
Pulse Input
Pulse Output
Comm.
Max Exp.
Dimensions WxHxD [mm]

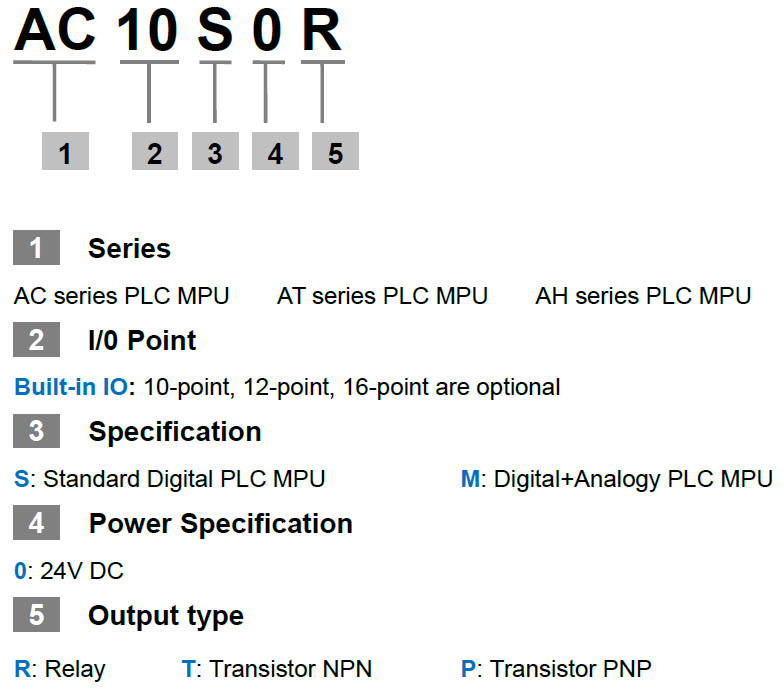

AC10S0R
6
4 Relay
-
-
-
-
RS232 + RS485
5
40x95x65
AC10S0T
6
4 NPN
-
-
-
-
RS232 + RS485
5
40x95x65
AC10S0P
6
4 PNP
-
-
-
-
RS232 + RS485
5
40x95x65
AC16S0R
8
8 Relay
-
-
-
-
RS232 + RS485
5
40x95x65
AC16S0T
8
8 NPN
-
-
-
-
RS232 + RS485
5
40x95x65
AC16S0P
8
8 PNP
-
-
-
-
RS232 + RS485
5
40x95x65
AC12M0R
4
4 Relay
2
2
-
-
RS232 + RS485
5
40x95x65
AC12M0T
4
4 NPN
2
2
-
-
RS232 + RS485
5
40x95x65
AC12M0P
4
4 PNP
2
2
-
-
RS232 + RS485
5
40x95x65

Seria AT

Haiwell Seria AT to sterownik o modułowej konstrukcji, dzięki której możliwe jest zoptymalizowanie przestrzeni przestrzeń instalacyjną. Zintegrowane cyfrowe i analogowe wejścia/wyjścia. Bardzo łatwy w nauce i obsłudze!

  • Konfiguracja we/wy: 12/16
  • Możliwość rozbudowy o 15 modułów we/wy;
  • Ekonomiczne, o wysokiej niezawodności i praktyczne;
  • Zasilanie 24VDC;
  • Port COM: Wbudowane porty RS232 i RS485, kompatybilne z protokołem Modbus ASCII/RTU, Free communication Protocol oraz
    Haiwellbus high speed Protocol;
  • Obsługuje port Ethernet;
  • Obsługuje 1- lub 2-kanałowe wejście impulsowe o dużej prędkości dupleksowej (200 kHz), obsługuje 1- lub 2-kanałowe szybkie wyjście impulsowe dupleksowe (200 kHz);
  • Możliwość programowania zdalnego poprzez Haiwell Cloud
Model
Specification
24VDC
Digital Input
Digital Output
Analog Input
Analog Output
Pulse Input
Pulse Output
Comm.
Max Exp.
Dimensions WxHxD [mm]
AT16S0R
8
8 Relay
-
-
2 Channels A/B
phase 4 points 200K
-
RS232 + RS485
15
40x95x65
AT16S0T
8
8 NPN
-
-
2 Channels A/B
phase 4 points 200K
2 Channels A/B
phase 4 points 200K
RS232 + RS485
15
40x95x65
AT16S0P
8
8 PNP
-
-
2 Channels A/B
phase 4 points 200K
2 Channels A/B
phase 4 points 200K
RS232 + RS485
15
40x95x65
AT12M0R
4
4 Relay
2
2
1 Channels A/B
phase 2 points 200K
-
RS232 + RS485
15
40x95x65
AT12M0T
4
4 NPN
2
2
1 Channels A/B
phase 2 points 200K
1 Channels A/B
phase 2 points 200K
RS232 + RS485
15
40x95x65
AT12M0P
4
4 PNP
2
2
1 Channels A/B
phase 2 points 200K
1 Channels A/B
phase 2 points 200K
RS232 + RS485
15
40x95x65

Seria AH

Haiwell Seria AH to sterownik o modułowej konstrukcji, dzięki której możliwe jest zoptymalizowanie przestrzeni przestrzeń instalacyjną. Zintegrowane cyfrowe i analogowe wejścia/wyjścia. Bardzo łatwy w nauce i obsłudze!

  • Konfiguracja we/wy: 16
  • Możliwość rozbudowy o 15 modułów we/wy;
  • Ekonomiczne, o wysokiej niezawodności i praktyczne;
  • Zasilanie 24VDC;
  • Port COM: Wbudowane porty RS232 i RS485, kompatybilne z protokołem Modbus ASCII/RTU, Free communication Protocol oraz
    Haiwellbus high speed Protocol;
  • Obsługuje port Ethernet;
  • Obsługuje 4-kanałowe wejście impulsowe o dużej prędkości dupleksowej (200 kHz), obsługuje 4-kanałowe szybkie wyjście impulsowe dupleksowe (200 kHz);
  • Możliwość programowania zdalnego poprzez Haiwell Cloud
Model
Specification
24VDC
Digital Input
Digital Output
Analog Input
Analog Output
Pulse Input
Pulse Output
Comm.
Max Exp.
Dimensions WxHxD [mm]
AH16S0R
8
8 Relay
-
-
4 Channels A/B
phase 8 points 200K
-
RS232 + RS485
15
40x95x65
AH16S0T
8
8 NPN
-
-
4 Channels A/B
phase 8 points 200K
4 Channels A/B
phase 8 points 200K
RS232 + RS485
15
40x95x65
AH16S0P
8
8 PNP
-
-
4 Channels A/B
phase 8 points 200K
4 Channels A/B
phase 8 points 200K
RS232 + RS485
15
40x95x65

Moduły we/wy:

Model
Specification
24VDC
Digital Input
Digital Output
Comm.
Dimensions WxHxD [mm]
A08DI
8
-
25x95x65
A08DOR
8 Relay
-
25x95x65
A08DOT
8 NPN
-
25x95x65
A08DOP
8 PNP
-
25x95x65
A08XDR
4
4 Relay
-
25x95x65
A08XDT
4
4 NPN
-
25x95x65
A08XDP
4
4 PNP
-
25x95x65
A16DI
16
-
25x95x65
A16DOR
16 Relay
-
25x95x65
A16DOT
16 NPN
-
25x95x65
A16DOP
16 PNP
-
25x95x65
A16XDR
8
8 Relay
-
25x95x65
A16XDT
8
8 NPN
-
25x95x65
A16XDP
8
8 PNP
-
25x95x65

Moduły we/wy analogowych:

Ethernet
Specification
24VDC
Analog Input
Analog Output
Conversion Accuracy
Comm.
Dimensions WxHxD [mm]
A04AI
4
12 bits
-
25x95x65
A04AO
4
12 bits
-
25x95x65
A04XA
2
2
12 bits
-
25x95x65
A08AI
8
12 bits
-
25x95x65
A08AO
8
12 bits
-
25x95x65
A08XA
4
4
12 bits
-
25x95x65

Moduły we/wy temperaturowe i wilgotności:

Model
Specification
24VDC
Sensor Type
Resolution
Comm.
Dimensions WxHxD [mm]
A04TC
4 thermocouple
16 bits
-
70x95x82
A04RC
4 thermal resistance
16 bits
-
70x95x82
A08TC
8 thermocouple
16 bits
-
70x95x82
A04DT
4 Channels digital temperature & humidity sensor
9~12 bits
-
93x95x82

Moduły wagowe:

Model
Specification
24VDC
Specification
Resolution
Comm.
Dimensions WxHxD [mm]
A01WG
1 Channels
24 bits
RS485 (remote IO functions)
30x95x82
A02WG
2 Channels
24 bits
-
30x95x82

Moduły komunikacyjne:

Model
Specification
24VDC
Specification
Dimensions WxHxD [mm]
A01RS
Commnication expansion module. With isolution, 1 RS232/RS485 communication port. Supports Modbus RTU/ASCII, Freedon comomunication protocol, Haiwellbus, 1200~115200bps Supports 8,N,1
30x95x82
